| 图纸属性 | |||
| 编号： DC1410 | 层数： 三层 | 结构形式： 砖混结构 | 主体造价： 100-120万 |
| 开间： 23.2米 | 进深： 17.1米 | 占地面积： 351.3平方米 | 建筑面积： 979.7平方米 |
| 图纸内容 | ||||
| 建 筑 图： | 包含建筑总说明、平面图、立面图、剖面图、楼梯大样图、门窗尺寸、节点大样等 | |||
| 结 构 图： | 包含基础平面施工图、各层梁、柱、楼板配筋及大样图等 | |||
| 给排水图： | 包含各层给排水平面图、给排水系统图及大样图等 | |||
| 电 气 图： | 包含配电系统图、各层照明平面图、插座平面图、弱电平面图、防雷以及接地平面图等 | |||
| 设计功能 | ||||

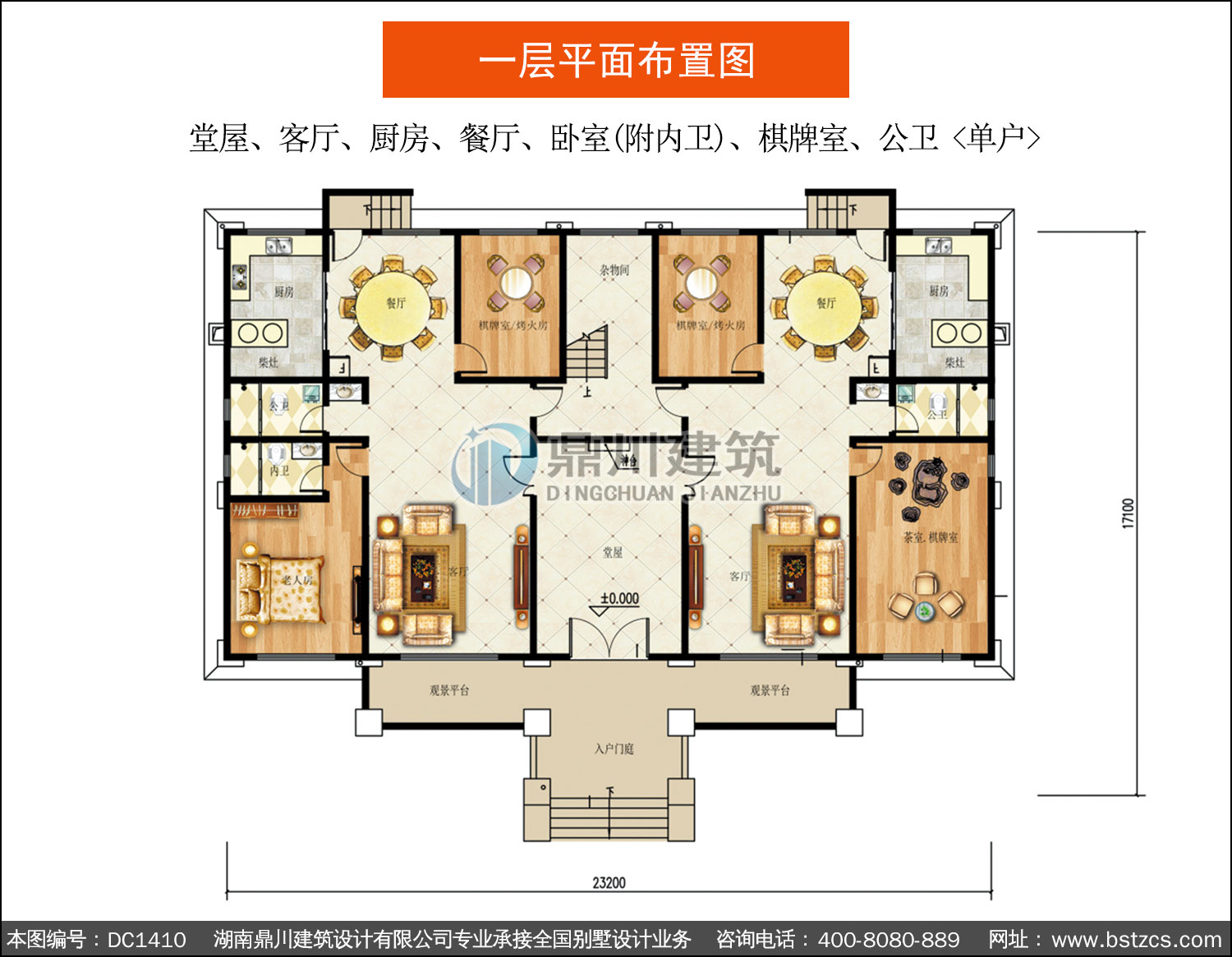

| 一 层： | 堂屋、客厅、厨房、餐厅、卧室(附内卫)、棋牌室、公卫 <单户> | |||

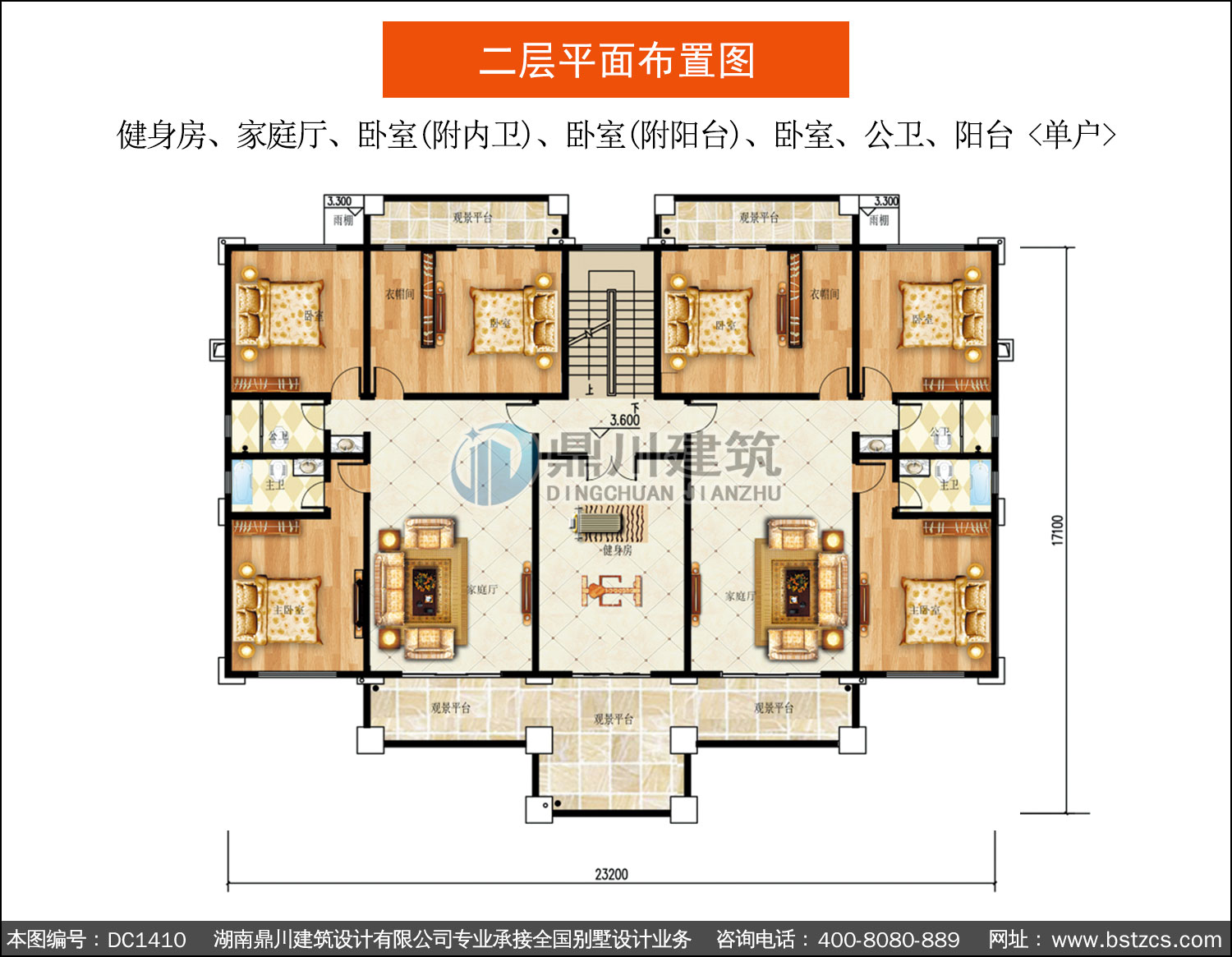

| 二 层： | 健身房、家庭厅、卧室(附内卫)、卧室(附阳台)、卧室、公卫、阳台 <单户> | |||

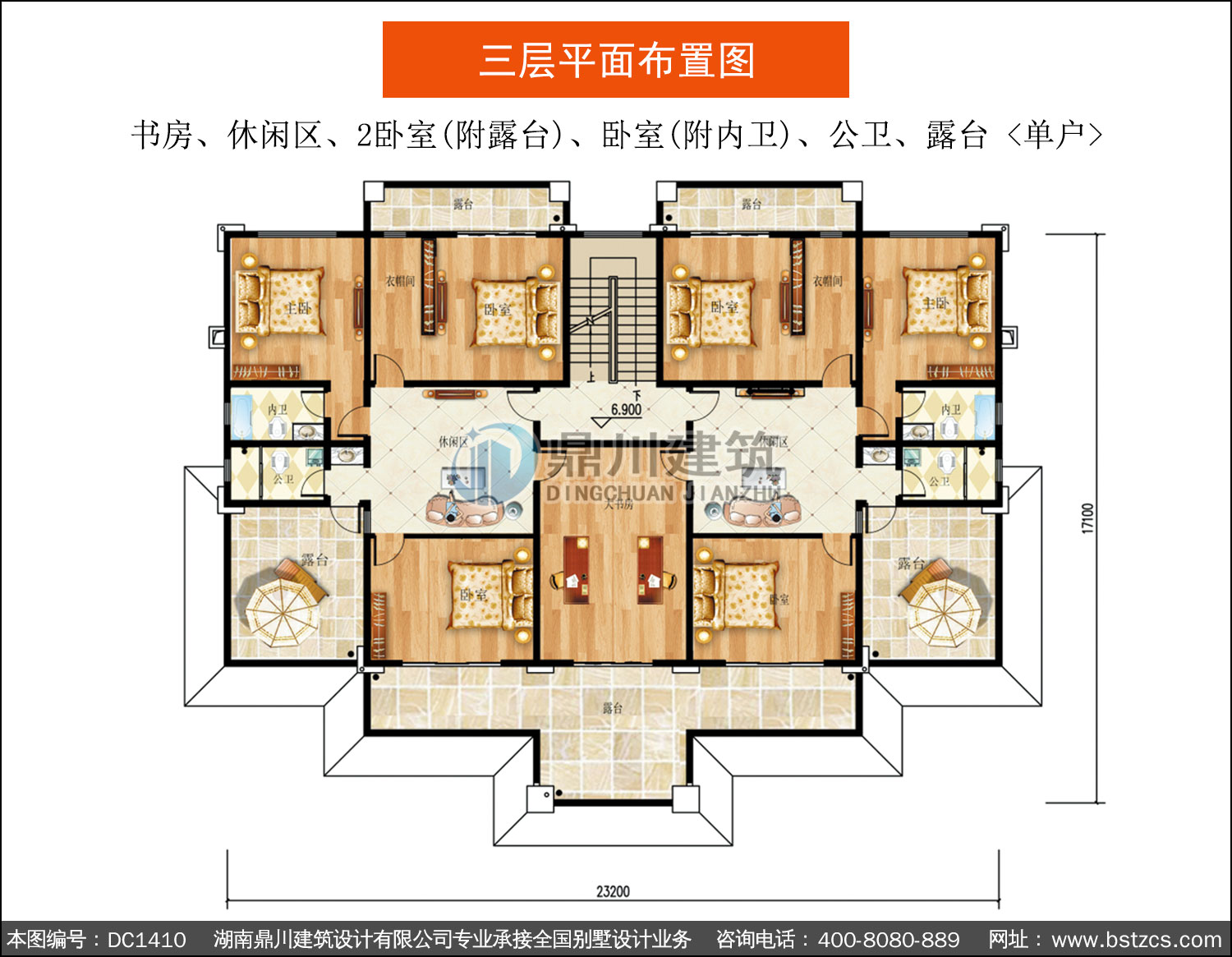

| 三 层： | 书房、休闲区、2卧室(附露台)、卧室(附内卫)、公卫、露台 <单户> | |||
效果图：
